RZR®-AS
Automatyka SZR
Automat RZR®-AS jest mikroprocesorowym automatem do samoczynnego załączania napięcia rezerwowego (SZR) i automatycznego powrotu na zasilanie podstawowe (APZ) rozdzielni 0,4 kV. Gotowe do pracy urządzenie zawiera wszystkie elementy pomocnicze tworzące układ automatyki SZR-a: sterowanie wyłącznikami lub stycznikami, przyciski sterujące wyłącznikami i agregatem, przyciski nawigacyjne do obsługi i wprowadzania nastaw, wyświetlacz z wizualizacją stanu układu, przełącznik trybu pracy i diody LED do sygnalizacji. Uzyskane w ten sposób proste połączenia czterech elementów:
- automatu RZR®-AS,
- bezpieczników w obwodach detekcji napięć zasilających,
- elementów wykonawczych (wyłączniki lub styczniki),
- zasilacza (dla układów z agregatem)
do minimum skraca czas montażu i uruchomienia rozdzielnicy SZR. Bezpośrednie sterowanie elementów wykonawczych wybieranych w konfiguracji urządzenia - wyłącznik lub stycznik - eliminuje konieczność stosowania przekaźników pomocniczych.
Zastosowanie
Automat RZR®-AS zapewnia ciągłość zasilania w sieciach n/n dla budynków użyteczności publicznej, budynków mieszkalnych oraz obiektów przemysłowych w układach: transformator - agregat lub dwa źródła transformatorowe.
Automat realizuje:
- SZR - samoczynne załączenie rezerwy po zaniku napięcia,
- APZ - automatyczne przełączenie zasilania po powrocie napięcia (cykl powrotny),
- AZZ - automatyczne załączenie zasilania po włączeniu automatu do pracy,
- Start-Stop - generatora (zasilanie z UPS-a)
Cechy charakterystyczne
- Prostota i minimalizacja obszycia;
- Obudowa panelowa o małych wymiarach;
- Uniwersalny montaż – na drzwiach, na płycie lub na szynie DIN;
- Wykonany przy wykorzystaniu nowoczesnego układu mikroprocesorowego typu RISC;
- Wygodna i prosta obsługa;
- Niski pobór mocy;
- Duża odporność na zakłócenia w obwodach wejściowych i wyjściowych;
- Bezpośrednie sterowanie elementami komutacyjnymi (wyłączniki, styczniki) – bez dodatkowego osprzętu;
- Sterowanie startem i zatrzymaniem agregatu;
Możliwość:
- nastawiania parametrów;
- zmiany konfiguracji pracy;
- monitorowania stanu rozdzielni (wyłączników i napięć) na wyświetlaczu LCD i sygnalizacyjnych diodach LED;
- zewnętrznej blokady automatu;
- wewnętrznej blokady automatu ustawianej w konfiguracji działania;
- ustawienia blokady trwałej (wymaga kasowania przyciskami na panelu) i chwilowej (zwalniana po zaniku sygnału zewnętrznego);
- dodatkowe styki przełączne do sygnalizacji lub sterowania innymi urządzeniami w trybie pracy zasilania z agregatu;
- dodatkowe wejście sygnalizacyjne do integracji z zewnętrznymi urządzeniami (systemami).
Działanie
Mikroprocesorowy układ pomiarowo-sterujący kontroluje obecność wszystkich napięć oraz stan wszystkich wyłączników, a następnie w zależności od nich dokonuje przełączeń zgodnych z tabelą stanu.
Sterowanie wyłącznikami odbywa się za pośrednictwem dwóch sygnałów sterujących cewkami każdego wyłącznika: załączającym i wyłączającym. Natomiast ich położenie kontrolowane jest stanem styków pomocniczych. Jedynie ich jednoznaczny stan zezwala na pracę automatu.
Automat może być zasilany jednym z napięć wejściowych, wybieranym automatycznie przez zewnętrzny układ przełączający. Napięcie to również może służyć do sterowania wyłącznikami. Przy takim rozwiązaniu automat nie potrzebuje napięcia pomocniczego. Podczas pracy automatu z generatorem wymagane jest zasilenie urządzenia z UPS-a.
Budowa
Automat umieszczony jest w obudowie panelowej zgodnej z normami DIN 43700/IEC 61554 8.4, przystosowanej do montażu zatablicowego oraz z możliwością montażu na płycie lub szynie DIN dzięki dodatkowym uchwytom.

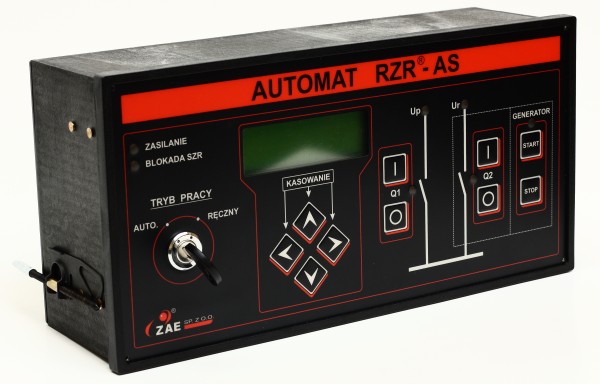

Na płycie czołowej automatu znajdują się:
- wyświetlacz LCD,
- sygnalizacja LED obecności napięcia zasilającego automat,
- sygnalizacja LED zewnętrznej blokady,
- sygnalizacja LED obecności napięcia nadzorowanych torów zasilania rozdzielni ,
- sygnalizacja LED załączonej pozycji wyłączników (styczników) ,
- sześć chwilowych przycisków służących do sterowania wyłącznikami (stycznikami) i agregatem,
- cztery chwilowe przyciski nawigacyjne do obsługi i zmiany ustawień parametrów działania automatu,
- dwupozycyjny przełącznik trybu pracy z kluczykiem.
Na tylnej płycie obudowy urządzenia umieszczone są łączówki do podłączenia automatu ze sterowanymi elementami wykonawczymi, bezpieczników obwodów detekcji napięcia i zasilania automatu. Urządzenie jest standardowo wyposażone w port komunikacyjny RS232.
| Podstawowe dane techniczne | ||
| Znamionowe napięcie pomiarowe trójfazowe Un | ~ 400 V; 50 Hz | |
| Znamionowe napięcie zasilania Uz | AC 230V +10%, - 20% | |
| Napięcie progowe kontrolowanych faz | (0,0÷10,0) s co 0,1s | |
| Zakres nastawienia czasu opóźnienia rozruchu od zaniku napięcia | (0,0÷10,0) s co 0,1s | |
| Zakres nastawienia czasu opóźnienia rozruchu od powrotu napięcia | (0,0÷10,0) s co 0,1s | |
| Zakres nastawienia czasu opóźnienia rozruchu wyłączania/załączania wyłącznika Q1 | (0,0÷10,0) s co 0,1s | |
| Zakres nastawienia czasu opóźnienia rozruchu wyłączania/załączania wyłącznika Q2 | (0,0÷250) s co 1s | |
| Zakres nastawienia czasu opóźnienia rozruchu generatora | (1 ÷ 6000) s co 1 s | |
| Zakres nastawienia czasu opóźnienia wyłączania generatora | (1 ÷ 6000) s co 1 s | |
| Czas trwania impulsów wyjściowych do sterowania wyłączników | 0,5 s | |
| Uchyb członów czasowych | ≤ 1% | |
| Klasa członów czasowych ze względu na rozrzut | 1 | |
| Uchyb dodatkowy od wpływu zmian napięcia zasilającego i temperatury | ± 1% | |
| Temperatura otoczenia | (-5 ÷ +55)°C | |
| Dopuszczalna wilgotność względna | 90% (bez kondensacji) | |
| Obciążalność zestyków sterujących wyłącznikami lub stycznikami:
• maksymalny prąd załączania |
16 A | |
| • znamionowy prąd obciążenia zestyku w kategorii AC1 | 16A / 250 V AC | |
| • znamionowy prąd obciążenia zestyku w kategorii DC1 | 16 A / 24 V DC | |
| • trwała | 16 A | |
| • maksymalne napięcie zestyków AC/DC | 250 V / 250 V | |
| Obciążalność zestyków dedykowanych dla generatora i sygnalizacyjnych:
• maksymalny prąd załączania |
15 A | |
| • znamionowy prąd obciążenia zestyku w kategorii AC1 | 6A / 250 V AC | |
| • znamionowy prąd obciążenia zestyku w kategorii DC1 | 6 A / 24 V DC | |
| • trwała | 6 A | |
| • maksymalne napięcie zestyków AC/DC | 250 V / 300 V | |
| Znamionowy pobór mocy | ≤ 10 W | |
| Trwałość łączeniowa przekaźników wyjściowych | > 0,6 x 105 | |
| Wymiary | 288 x 144 x 100 mm | |
| Waga | ok. 1,0 kg | |
| Stopień ochrony | IP 40 | |
| Wyrób zgodny z wymaganiami dyrektyw: LVD (2006/95/EC) i EMC (2004/108/EC). CE | ||
