WKSL
Zastosowanie
Wspomagany komputerowo system impulsowej lokalizacji uszkodzeń napowietrznych linii przesyłowych wysokiego napięcia nazywany w skrócie WKSL®, jest jedynym tego rodzaju rozwiązaniem oferowanym obecnie na rynku, przeznaczonym do szybkiego, bezpiecznego i bardzo dokładnego określenia miejsca awarii linii tzn. zwarcia międzyfazowego, doziemnego, trwałego i przemijającego oraz przerwy w linii pod napięciem oraz wyłączonej spod napięcia. System WKSL® przeznaczony jest do lokalizacji uszkodzeń w liniach o napięciu roboczym 110kV, 220kV, 400kV i wyższym wyposażonych w przekładniki napięciowe pojemnościowe lub kondensatory sprzęgające. Eksploatacja systemu lokalizacji typu WKSL® na danym obiekcie energetycznym zwiększa bezpieczeństwo obsługi i eksploatacji linii, przyczyniając się do poprawy niezawodności zasilania i znacznego skrócenia ewentualnych przerw w dostawie energii elektrycznej.
Budowa
W skład systemu lokalizacji WKSL® wchodzą:

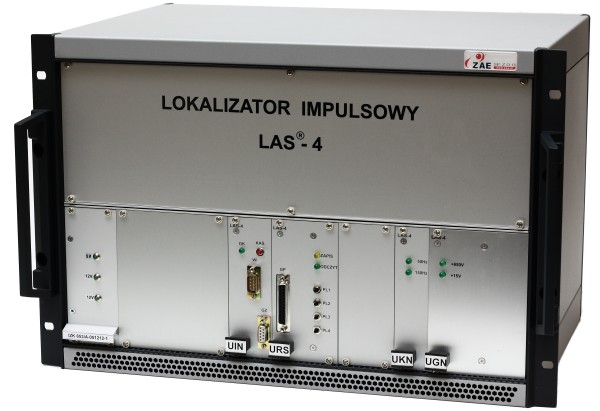

- impulsowy lokalizator typu LAS®-4,
- impulsowy lokalizator typu LAS®-2N (opcja),
- przełącznik linii typu PLN-1K (opcja),
- urządzenie sprzęgająco-zabezpieczające typu LUZ-1.1,
- komputer klasy PC z oprogramowaniem LAS® obsługi systemu WKSL®.
Zasada działania
Zasada działania lokalizatorów LAS®-4, LAS®-2N oparta jest o metodę impulsowo-reflektometryczną pomiaru odległości do miejsca uszkodzenia, wspomaganej komputerowo dla gromadzenia, obróbki i analizy danych uzyskanych z układu pomiarowego lokalizatorów.
Schemat przyłączenia LAS-4
Komputer
Klasa PC minimum: Procesor INTEL PENTIUM III 1GHz, Karta SVGA kolor 32MB, pamięć RAM 256MB, Dysk HDD 10GB, stacja FDD 3,5" 1,44MB, CD-ROM, karta sieciowa 10/100MBps, modem wewnętrzny 56k (opcja), monitor 17" o rozdzielczości minimum 1024x768, drukarka. Oprogramowanie: Program obsługi LAS pod Windows XP Prof. PL (Windows 2000 ).
Dane techniczne
|
LOKALIZATOR LAS-4 | |
|
Napięcie zasilania |
220V ±10% DC |
|
Maksymalny zasięg |
175 km |
|
Dokładność pomiaru |
1% długości linii ±50m. (1 próbka) |
|
Ilość nadzorowanych linii |
od 1 do 4 |
|
Czas trwania pomiaru jednej linii |
15 ÷ 21,5 ms |
|
Czas trwania pomiaru dwóch linii (*) |
28 ÷ 34,5 ms |
|
Czas trwania pomiaru trzech linii (**) |
42 ÷ 47 ms |
|
Czas trwania pomiaru czterech linii (***) |
55 ÷ 61 ms |
|
Sposób odczytu wyniku pomiaru |
na ekranie monitora |
|
(*),(**),(***) czas trwania pomiaru przy jednoczesnym pobudzeniu z członów rozruchowych zabezpieczeń kolejno dwóch, trzech i czterech linii | |
|
LOKALIZATOR LAS-2N | |
|
Napięcie zasilania |
220V ±10% DC |
|
Maksymalny zasięg |
150 km |
|
Dokładność pomiaru |
1,5% długości linii ±150m. (1 próbka) |
|
Ilość nadzorowanych linii |
1 |
|
Czas trwania jednego pomiaru |
25 ÷ 45 ms |
|
Sposób odczytu wyniku pomiaru |
na ekranie monitora |
|
URZĄDZENIE SPRZĘGAJĄCO ZABEZPIECZAJĄCE LUZ-1.1 | |
|
Liczba urządzeń na jedną linię |
3 szt. |
|
Impedancja wejściowa od linii |
300 Ω |
|
Impedancja od strony lokalizatora |
75 Ω |
|
Tłumienność wtrąceniowa dla sygnałów ETN |
1,2 dB |
